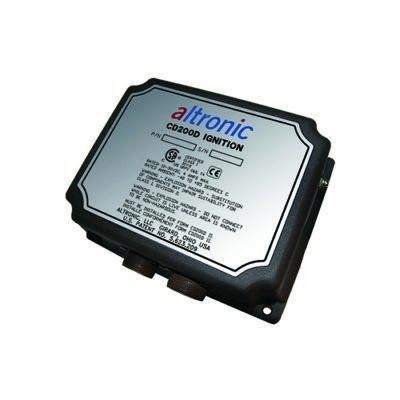

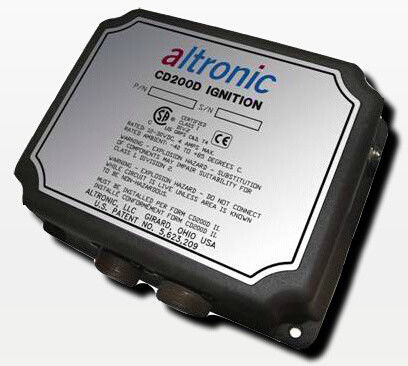

CE-zertifizierter Altronic CD200d Zündregler für die Motorteile Nr. 791 090-12

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systemsFür stationäre Industriegasmotoren mit 8, 12 oder 16 Zylindern sind die Zündungssysteme der Serie 90 in Standard- und Explosionsschutzversionen erhältlich.Die Versorgungsspannung beträgt 12 bis 24 Volt GleichstromZündsysteme haben keine beweglichen Teile und erfordern keine regelmäßige Wartung.

Der Hauptunterschied zwischen dem Altronic CD200D-Zündsystem und dem CD200 besteht darin, dass das System sowohl mit magnetischen als auch mit Hall-Sensoren arbeitet.Die CD200D-Zündungseinheit verwendet Mikroprozessor-Technologie, um das magnetische Aufnahmesignal zu verarbeiten, wenn es durch Löcher oder Zähne in der Stahlscheibe oder dem Schwungrad gehtWird ein Hall-Sensor verwendet, ist eine auf der Scheibe montierte Scheibe oder ein Auslösermagnet erforderlich.Dies gewährleistet die Bildung einer genauen und koordinierten Zündzeit in Bezug auf die Nockenwelle Position und Motorzyklus.

Ein WindowsTM-basiertes Benutzerprogramm ermöglicht dem Bediener den Zugriff auf alle Funktionen des CD200D, einschließlich der Regulierung der Funkenergie,automatische Zündwinkelregelung (in Abhängigkeit von der Drehzahl oder dem analogen Signal der Lastzelle)Diese Funktionen ermöglichen es dem Bediener, bestimmte Funktionen für bestimmte Betriebsbedingungen zu implementieren.Das Programm zeigt auch Diagnose-Nachrichten auf dem Bildschirm in Bezug auf den Status der primären und sekundären Schaltkreise des ZündsystemsDer Bediener kann die gleiche Diagnose durch Blinken der LEDs auf der Zündvorrichtung durchführen.Fernüberwachung und Datenkommunikation mittels MODBUS-RTU-Protokoll ist ebenfalls ein Standardmerkmal des Zündsystems.

Spezifikationen für das Zündsystem ALTRONIC CD200D:

Typ des Zündsystems: Mikroprozessor, Kondensatortyp (CD)

Anwendungen: Universalzündsystem

Anzahl der Zylinder: 8, 12 und 16 Zylinder

Versorgungsspannung: 12 Volt, 3,5 Ampere/24 Volt, 2,0 Ampere

Maximale Ausgangsspannung: 40 kV

Funkenlaufzeit: 300 bis 600 Mikrosekunden (μs)

Einstellung des Zündwinkels:

- manuell durch einen 8-Positions-Schalter auswählbar
- Automatischer Modus, je nach Drehzahl des Motors von 25 bis 2500 U/min

- Analogsignal 4-20 Milliampere (mA) oder 0-5 Volt Gleichstrom (VDC)

Höchstverzögerung des Zündwinkels: 25

Sicherheitsauslösung bei Übergeschwindigkeit: von 25 bis 2500 U/min

Ausgangssignal für die Relaissteuerung: 0,5 Ampere, 32 V Gleichstrom

Datenoberfläche: RS485 (Modbus RTU)

- Mikroprozessorzündungen für 8, 12 und 16-Zylinder-Motoren in geschützten und nicht geschützten Ausführungen;

- kostengünstige Zündsysteme für stationäre Industriegaskolbenmotoren;

- Kondensatorzündungssysteme mit hoher Funkenenergie;

- hohe Zündzeitgenauigkeit über die gesamte Drehzahl und den gesamten Lastbereich;

- Programmierbare Konfiguration zur Auswahl der richtigen Parameter für eine bestimmte Anwendung:

Zündwinkel, der von der Drehzahl des Motors abhängt;
Auswahl der Funkenenergie;
individuelle Einstellung der Zündzeit der Zylinder;
Anbringung eines Schutzstopps bei Überschreitung der Drehzahl.

- Keine beweglichen Teile, keine Wartung erforderlich;

- eingebaute Diagnostik für komplexe interne und externe Schaltungen;

- ein auf WINDOWSTM basierendes Benutzerprogramm für die Konfiguration und Überwachung von Parametern;

- Modbus RTU für Überwachung und Datenübertragung;

- Schutzklasse Klasse I, Abteilung 2, Gruppen C und D, T4 bei Verwendung aller geschützten Zündsystemkomponenten;

- Patentierte Technologie US-Patent Nr. 5,623,209;

- Versorgungsspannung 12 - 24 Volt Gleichstrom.
