Beschreibung des Produkts
Einleitung Die Maschine der Baureihe 190 ist von unserem Unternehmen entwickelt worden, um den Anforderungen des Marktes gerecht zu werden.LeistungsfähigkeitDie Kraftstoffeinsparungen und die Zuverlässigkeit dieses Gasmotors werden durch die Einführung des inneren Mischmodus, die Erhöhung des Kompressions- und Antriebsverhältnisses, die Verbesserung der Drehzahl und die Verbesserung derRealisierung von Mager-Verbrennungen durch Steuerung des Luftbrennstoffanteils, mit hochenergetischer Zündung usw.
Diese Motorenreihe wird hauptsächlich zur Erzeugung von Energie durch einen oder mehrere Motoren in einem Kraftwerk eingesetzt.und usw..
Hauptsache Eigenschaften Konstruktion des Motors - Entworfen von AVL, Österreich
- Geistiges Eigentum gehört der JCPC
- Längerer Schlaganfall, mehr Verschiebung
- Niedriggeschwindigkeit (1200 RPM), zuverlässiger
- Erweiterte Leistung nach Weltstandard
Generator
-Spannung ohne Bürsten
- AVR - Bessere Isolierung und Schutz
Sicherheit - Auto-Stopp-Schutz bei niedrigem Öldruck
- Auto-Stopp-Schutz gegen Überholgeschwindigkeit
- Explosionssicherung
- Alarm für hohe Kühlmitteltemperatur
- Alarm für niedrige Kühlmittelwerte
- Alarm für eine hohe Öltemperatur
- Vollständiger elektrischer Schutz
- Notstoppvorrichtung
| Prüfungen - Strenge Inspektion und Fabrikprüfung für jedes Gen-Set
- Leistungstest starten
- Lastprüfung
- Synchronisierungstest
- Prüfung des Sicherheitssystems
Die gesamte Ausrüstung - Standardbereich der Lieferung
- Liste der Wahlgeräte
- Reparaturwerkzeuge
- Ersatzteile
- Erfüllung der Anforderungen an alle Zubehörteile des Projekts
Einfach zu installieren und zu entfernen - Alle Ausrüstung auf dem gemeinsamen Schlitten
- Einfache Installationsarbeiten - Hochfestigkeitsrutschen zum Heben und Entfernen.
Technische Unterstützung und Dienstleistungen - Kostenlose technische Unterstützung und Ausbildung
- 24/7 Technischer Service Telefonnummer
- Schnelle Lieferung von Ersatzteilen
- Nachverkaufsservice für Generatorensatz Lebensdauer
|

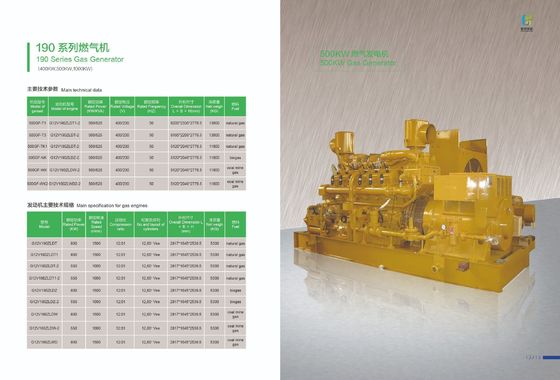

Eigentum Parameter Tabelle | Modell | 500GF-TK1 |
| Motortyp | G12V190ZLDT-2 |
| Typ des Generators | 1FC-Serie ((SIEMENS-Technologie) |
| Nennleistung * kW/KVA | 500/625 |
| Nenngeschwindigkeit rpm | 1200 |
| Nennfrequenz Hz | 50 |
| Nennspannung V | 400/230 |
| Nennwert PF | 0.8 |
| Regulierung | Abweichend |
| Kühlmethode | Geschlossene Kühlung |
| Gewicht in kg | 11800 |
| Abmessungen in mm | 5120 mal 2040, mal 2776.5 |
*Nennwert und Kraftstoffverbrauch nach ISO-Standardbedingungen (Umgebungstemperatur bei 25°C, Luftdruck bei 100 kPa und relative Luftfeuchtigkeit bei 30%).Die Standortbewertung und der Kraftstoffverbrauch sollten entsprechend dem jeweiligen Standard geändert werden (Referenz für die Tabelle rechts)
Hauptbeschreibung Motor | Modell des Motors | G12V190ZLDT-2 |
| Nennleistung ((kW) | 500 kW |
| Nenngeschwindigkeit ((r/min) | 1200 |
| Nummer und Aufteilung der Zylinder | 12-Zylinder, 60°Vee |
Typ | Viertakt, mit Wasser gekühlt, direkt eingespritzt, Luft-Kraftstoff-Verhältnis gesteuert, Zündkerzen eingeschaltet, ausgemischt,
Elektrische Steuerung, gemischt nach dem Kompressor, Turboladen und Nachkühlung. |
| Wärmeverbrauch | ≤ 11386 kJ/kW·h |
| Spezifischer Ölverbrauch (g/kW.h) | ≤ 163 |
| Durchbohrung ((mm) | 190 |
| Schlag (mm) | 215 |
| Gesamtverlagerung (L) | 73.15 |
| Regierungschef | Elektronische Steuerung |
| Abgastemperatur (vor Turbo) | ≤ 680 °C |
| Startmodus | 24 V Gleichspannungs-Elektromotoren |
| Drehrichtung | Gegen den Uhrzeigersinn (gerichtet auf das Schwungrad) |
| Schmiermethode | Druck- und Spritzschmierung |
| Temperatur des Warmwasserauslasses | < 90 °C |
| Temperatur des Einlasswassers im Mittelkühler | < 45 °C |
| Öltemperatur | < 90 °C |
| Stabile Regulierungsquote | 0 ~ 5% einstellbar |
| Ölmarke | Mobil Pegasus MOBIL610 |
| Kühlmethode | Zwangswasserkühlung |
| Hersteller | CNPC Jichai Power Co., Ltd. |
Hauptbeschreibung Alternator | Modell des Generators | 1FC-Serie (Siemens-Technologie) |
| Nennleistung ((kW) | 500 |
| Nennspannung ((V) | 400 |
| Koppeln | Elastisch |
| Spannungsregler | 3-Phasen-Erfassung mit Volt/60Hz. |
| Regulierung der Spannung | Weniger als +/- 0,5% bei gleichbleibendem Stat60e und weniger als +/- 0,5% bei einer Drehzahländerung von 3%. |
| Nennspannung | 480 V |
| Nennfrequenz | 60 Hz |
| Leistungsfaktor | Kosten = 0.8 |
| Effizienz | 93.5 % |
| Anschlussmodus | Dreiphasiges Vierdrahtsystem (Y) |
| Aufregungsmodus | Bürstenlose Erregung |
| Isolationsklasse | F |
| Betriebsmodus | Kontinuierlich |
| Schutzklasse | IP23 |
| Kühlmodus | Ventilatoren mit Selbstlüftung |
| Gewicht | 2700 kg |
| Drehträglichkeit | 19 kgm2 |
| Höhenstand | ≤ 1000 m |
| Drehrichtung | Gegen den Uhrzeigersinn (gerichtet auf das Eingangsende) |
| Richtung des Generators | Rechts ((Gesichtsrichtung der Wellenstrecke) |
Der Standard Anwendungsbereich Der Versorgung Erdgasmotoren - Lufteinlass
Luftfilter Luftkühler
SteuerungssystemSteuerung für Lauf/Auto/Stopp
Mechanische Instrumentensteuerung
Explosionssicher
Sicherheitsschutzsystem
Abgasanlage
Auspuffgas-Turbolader Auspuffkollektor | Elektrischer Starter 24 Volt
SchmiersystemHauptölpumpe Schmierölfilter Schmierölkühler
Schmieröl Zentrifugalfilter
Kühlsystem
Kühlventilator und Antriebseinrichtung
Alternator
Bürstenloser Anregungsgenerator AVR (digitaler Modus)
Ersatzteile
Normale Reparaturwerkzeuge Spezialteile |
Röhre mit Wellentwurf Auspuffrohr Auspuff Ellenbogen Auspuffdämpfer
Startsystem
Gleichstromstartmotor | Technisches Dokument
Andere
Elastige Kupplung |
Jinan Guohua Green Power Equipment Co., Ltd ((JNGH), ist ein High-Tech-Verkaufs- und Dienstleistungsunternehmen der Jinan Diesel Engine Co., Ltd.JNGH hat ein vollständiges System im Vertrieb und After-Sales von 190-Serie-Motor (jichai Marke) gebildet:6L190,8V190,12V190.16V190) nach acht Jahren Erfahrung.
Hauptgeschäftsbereich:
Anfangsphase:Beratung,Konstruktion, Lieferung und Errichtung von motorgestützten Kraftwerken, einschließlich Dieselgeneratoren, Erdgasgeneratoren,Kohlegasgeneratoren und Biogasanlagen.
Mittelfase:Zulieferung von Teilen für Jinan Dieselmotoren (Marke Jichai/Chidong).JNGH verfügt über zwei Lager.Eines befindet sich in Jinan und beliefert den heimischen Nord- und Südmarkt.Einer befindet sich in der Provinz Xinjiang, der den westlichen Markt beliefert..Damit die Lieferung von Teilen schnell und die Qualität gewährleistet werden kann.
Spätere Phase:JNGH bietet auch Motorüberholungs- und Wartungsdienstleistungen an.Mit erfahrenen Ingenieuren und professionellen Fähigkeiten könnten die Probleme leicht gelöst werden.Nicht nur die inländischen Hersteller in China,Ghana,Kasachstan,Kazakhstan,Kinshasa,Thailand,Kinshasa,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,Thailand,ThailandVietnam und Myanmar konnten auch die Spuren von JNGH sehen..
12 VB.05.10.04/05 Verbindungsstablager
12 VB.01.23A/24A Ober-/Unterlager der Hauptlager Metall
12 VB.01.21A/22A Unter-/Oberschub-Hauptlager
12 VB.01.34 CAMSHAFT-Lager
12 VB.01.25A Schubplatte
12 VB.05.09C-GJ Kolbenring
12 V.01.02C Zylinderfolie
12 VB.03.80.05 SITZ, Eingangsventil
12 VB.03.37A Einlassventil
12 VB.03.80.05 SITZ, Auspuffventil
12 VB.03.22 Auspuffventil
12 VB.03.19 FESTERSITZ, unten
12 VB.03.15 FESTERSITZ, Oberseite
Z12V.03.17A VALVENFASTE, innere
Z12V.03.18A VALVENFASSEN, Außen
12 VB.03.80.02 VALVENLEITER
12 VB.03.02 Oberdeckel, Zylinderkopf
12 VB.03.11 SEAL-RING I
12 VB.03.14E Unterdeckung, Zylinderkopf
12 VB.03.12A SEAL-RING II
601.01.25 Schubplatte
601.01.23/24 Hauptlagermetall
601.05.07/08 Verbindungsstiellager
601.01.34 CAMSHAFT-Lager
B4012C.05.10.04/05 Verbindungsstiellager
